BIM ワークフローは、必ずしも圧倒的なものである必要はありません。 連携技術を活用した取り組みやすい BIM ワークフローについて詳しく説明するため、SketchUp の建設ソフトウェア ワークフローのエキスパート、Stephane Desmulie に話を聞きました。
ジャンプ先:
BIM とは？
BIM が AEC (建築、エンジニアリング、建設) 業界で話題になっているのには、それなりの理由があります。BIM は、既存の技術と新たな技術を活用した、情報量が豊富で、ミスを最小限に抑え、高度に協調的な建設ワークフローだからです。BIM は Building Information Modeling (Building Information Management とも呼ばれます) の略です。BIM は、モデルからドキュメント、見積もり、工程管理まで、すべてを網羅することができます。BIM は単に単一のツールではなく、設計から完成まで、そしてそれ以降を含むプロジェクトのライフサイクルです。
デザイナーが BIM を考えるべき理由
あなたが建築家やデザイナーなら、BIM について考える必要は本当にあるのでしょうか？一言で答えるなら、「はい」です。建設や工学の会社が好むワークフローについていく必要があります。 一緒に仕事をしやすく、適切な技術とワークフローをレパートリーに持っている人は、より多くの入札を獲得する人です。 BIM は AEC 業界の未来であり、それには理由があります。 BIM を使用すると、次のようなプロジェクトの改善が見られます。
**生産性の向上。**BIM ワークフローを導入した人の 70% が、生産性が向上したと回答しています。
実行速度の向上。 建設可能な BIM モデルは、効率、精度、収益性を高めます。現在の建築方法に関するレポート によると、データをより効率的に取得して標準化することで、プロジェクト総費用の 13% を節約できるとのことです。
接続性の向上。 BIM に接続するユーザーは増え続けています。 同レポートによると、建設会社の 50% 以上が BIM ワークフローを使用しているか、今後 12 か月以内に使用する予定だそうです。
プロジェクト精度の向上。 ハードウェアとソフトウェアを接続することで、正確なリアルタイム データが得られます。
BIM 対応モデルの増加、無駄な時間の削減。 20M 以上の共有モデルを提供する Trimble により、時間の無駄がなくなり、デザインのイノベーションを容易に開始できるようになります。
建築家やデザイナー向けに提案されたこの BIM ワークフローをチェックして、次のプロジェクトを今までで最もスムーズなものにしましょう。
BIM ワークフローの第 1 段階: 概念設計
BIM ワークフローの最初の部分は、おそらくすでに馴染みのある概念設計段階です。 BIM ワークフローの概念設計を作成するときは、モデルの情報が豊富なほど、結果としてワークフローがより成功することを忘れないでください。各ステップで関連情報を追加して、知識とともにモデルを進化させます。
デザインのコンテキストを作成する
プロジェクト サイトのマップ。
SketchUp で Add Location (場所を追加) を使用して、サイトを実世界に配置します。PlaceMaker SketchUp 拡張機能を使用すると、建物、道路、小道、樹木、水域、高解像度の航空写真をインポートして、豊富なコンテキストとディテールでプロジェクトを開始できます。
サイト コンテキストとモデルの航空写真。
現場をスキャンしてデータをインポートすれば、作業の土台が迅速かつ正確に得られるため、モデルの作成を素早く開始することができます。 Trimble の技術と直接統合されたスキャン体験は、御社または建設パートナーが現場のタブレットから制御する Trimble X7 スキャナーでお試しください。3D スキャナーにアクセスできる場合は、Studio サブスクリプションに含まれている Trimble Scan Essentials を使用して点群を SketchUp にインポートすることで、3D スキャナーを活用できます。
持続可能な設計を作成するには、Sefaira を使って実際の気候情報を入力し、プロジェクトの場所に基づいて推測を行うという方法があります。 Sefaira は次に、建物に基づいてエネルギー、昼光、パフォーマンスのレポートを生成します。 Sefaira には、その場所に対応した窓ガラスの種類、断熱値、気候データなどの情報も含まれており、より高性能な建築ソリューションの設計に役立ちます。
3D コンセプト モデリングのワークフロー
その空間にふさわしい建物を作るためのコンテキストを追加したら、いよいよ楽しい部分、コンセプト モデルの作成です。
増改築のために現場や既存の建物をスキャンした場合は、SketchUp の点群上にモデルを直接作成できます。 デスクトップ用 SketchUp で詳細なコンテキストを完成させたら、Trimble Connect を使用して iPad 用 SketchUp でプロジェクトを開き、そこで作成するものについて大まかなスケッチを行うことができます。

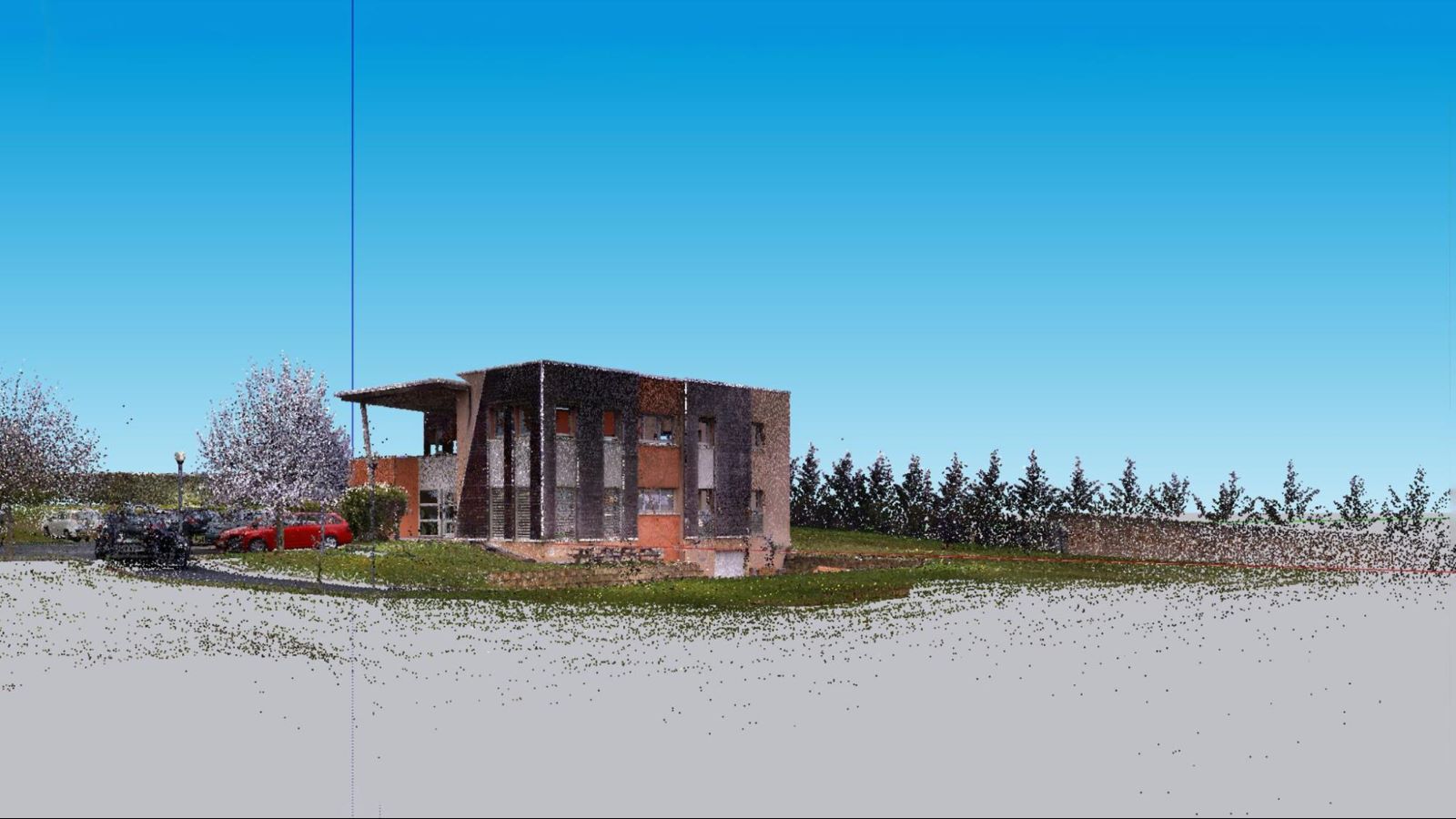

SketchUp にインポートされた既存の建物の点群。
スキャンしていなくても、ゼロからのスタートにはならないのでご安心ください。 サイトのコンテキストからモデリングの動きを刺激します。 PreDesign を使って、昼光、風、その他の環境要因のような考慮事項をすばやく組み込み、大まかなモデリングのアイデアを素早く反復し、最適な高性能オプションから設計を始めることができます。

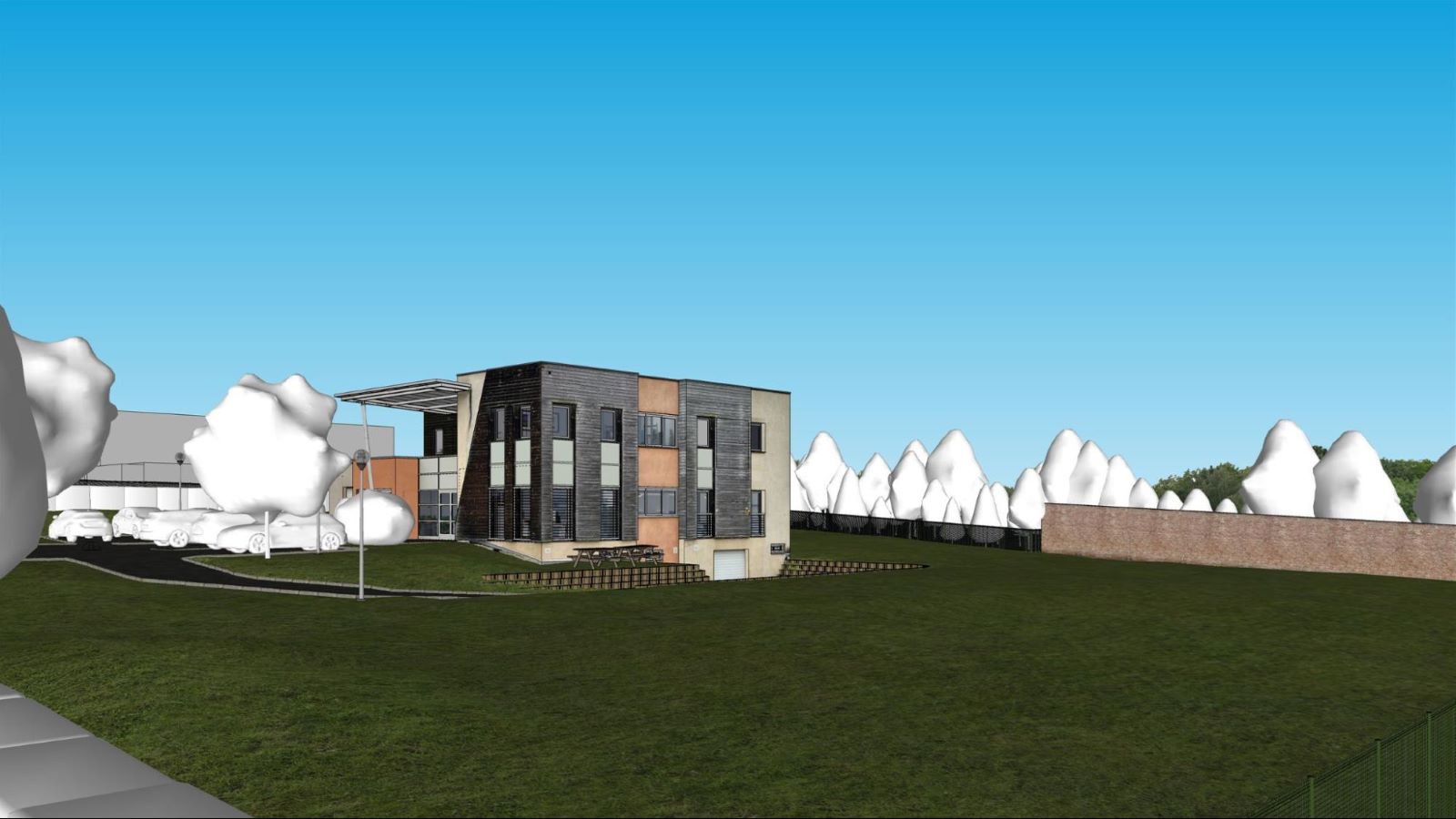

既存の建物の点群とモデル。 スライドして前後を確認します。
新しいプロジェクトの大まかな構想がまとまったら、詳細を掘り下げます。 光源とマテリアルの設定を調整して、V-Ray を使った将来のレンダリングの基礎を築きましょう。設計中に モデルを整理するためにできることが多いほど、将来のより詳細なモデルに引き継がれる重要な情報を埋め込むことが容易になります。
既存の建物のレンダリング。
創造力を発揮し、楽しみながら、デザイン ビジョンを 3D に落とし込んでください！ SketchUp 内で利用可能なレンダリング、アニメーション シーン、 拡張現実 (AR)、バーチャル リアリティ (VR) などの視覚化体験を通じて、プロセス全体でデザインを視覚化してください。 SketchUp の高度な視覚化機能により、共同作業や関係者からフィードバックを得ることが容易になります。 プロジェクトチームや関係者と足並みを揃えることは、あらゆるワークフロー、特に大きな意思決定を迫られる BIM ワークフローにおいては不可欠です。

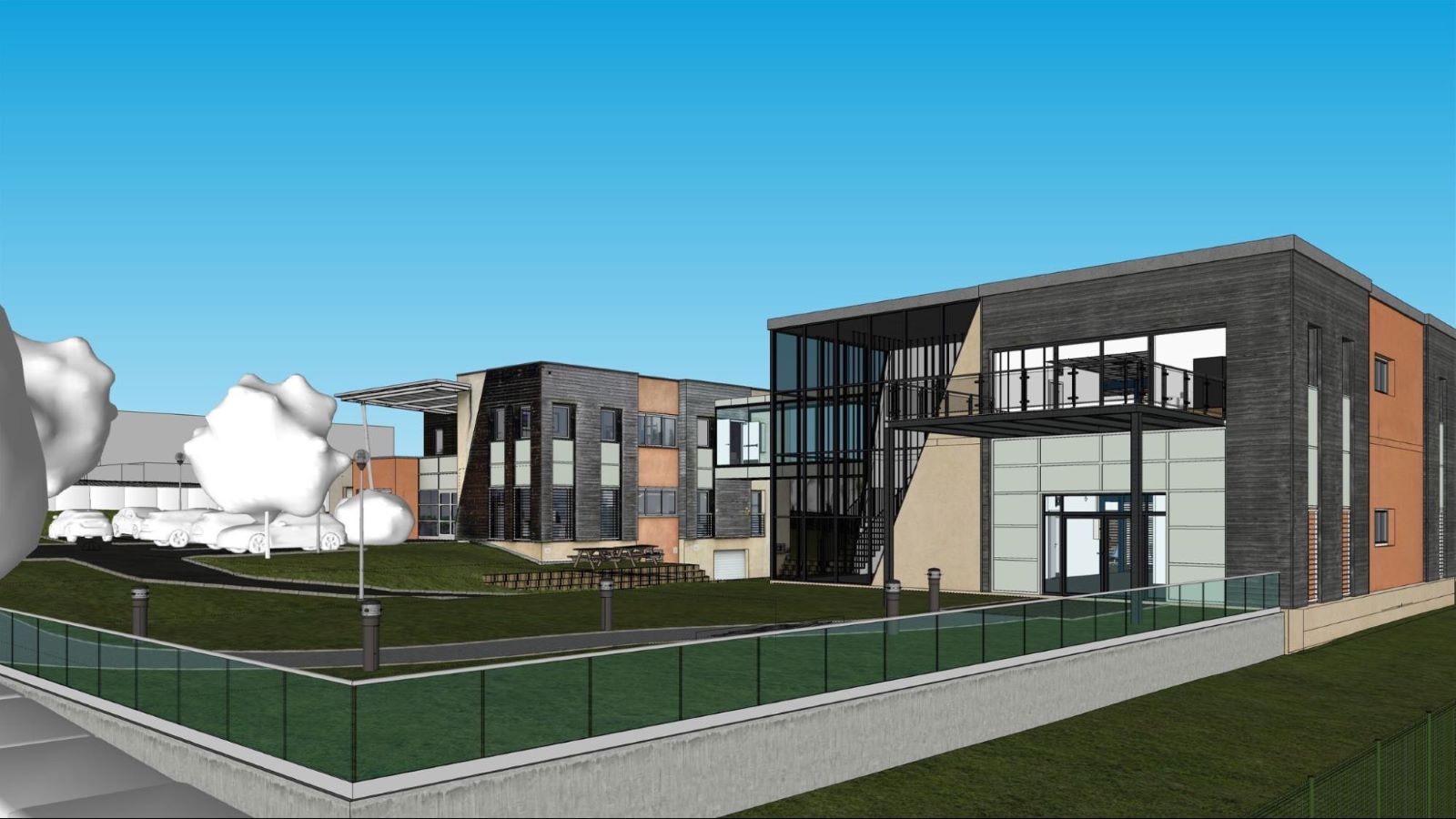

SketchUp モデルと、既存の建物と新しい建物のレンダリング。 レンダリングの前と後を確認するにはスライドしてください。
デザインの見た目や感触が思いどおりになったら、BIM ワークフローの次の段階に備えることができます。 SketchUp-IFC-Manager プラグイン を使うと、IFC (Industry Foundation Class) データを SketchUp モデルに統合できます。BIM ワークフローを実行する場合、IFC データの使用は、プロジェクト情報を収集してアーカイブするための最良の方法であるため、極めて重要です。この情報は、設計・建設プロセス全体を通じて、また、建築プロジェクトが完了した後も、建物の運用・管理に役立てることができます。 モデルの準備が整い、次のチームが必要とするデータが含まれたら、Trimble Connect にアップロードして、設計の信頼できる情報源として活用できます。
BIM ワークフローの第 2 段階: 構造設計
建築家が設計を作成したら、次は設計が機能することをエンジニアが確認する番です。 構造モデルを設計するために Trimble Connect にアップロードされたコンセプト モデルは、SketchUp モデルに含まれる IFC データやその他の情報を失うことなく、Tekla Structures に直接インポートできます。
新しい建物の構造モデル。
設計者が SketchUp で作成したモデルを引き渡すと、MEP (機械、エンジニアリング、配管) の専門家は、パワフルでプロフェッショナルな MEP ソフトウェア ツールを使って同じモデルの作業を行うことができます。 Trimble スイート内にとどまることの利点は、Trimble Connect に 1 回アップロードするだけで、同じモデルをソフトウェアに接続して、機械、電気、配管コンポーネントをモデリングできることです。
情報モデルと MEP モデルは、1 つのプログラムで連携します。
共通データ環境は、プロジェクトの存続期間を通じてすべての関係者が同じ認識を持ち続けることができるため、BIM ワークフローにとって極めて重要です。チームが、設計だけでなく、設計を機能させるための重要な構造コンポーネントや MEP コンポーネントなど、すべての情報を含む 1 つのモデルで舞台を整えれば、誰もが理解しやすい情報システムが出来上がります。 所有者は、建物のネットワークの複雑さを示す 2D 施工図を理解できないかもしれません。3D を使えば、プロジェクトが誰の目にも見える化され、意見を述べることができます。
BIM ワークフローの第 3 段階: 技術設計
概念設計、構造設計、MEP 設計の準備ができたので、Trimble Connect のような共有データ環境にインポートできます。 こうして、プロジェクト チームはデータ リッチで完全なモデルを持っています。 今では、全員がプロジェクトに対する共通の理解を持って、チームの垣根を越えて意思疎通できます。 プロジェクト管理には Viewpoint を使うことをお勧めします。これにより、重要な情報がメール スレッドに紛れ込むことなく、チームが常に共通の認識を持つことができます。
新しい建物のレンダリング。
衝突を見つけるのは今です。2D ではなく 3D の施工図で見ると明らかであり、検出が容易です。点群を使用すると、点群に既存の建物コンポーネントとの相互作用が表示されます。 デザイナーであるあなたは、見つけた潜在的な問題をプロジェクト チームと簡単に話し合うことができ、衝突を緩和し、プロジェクトの全体的な雰囲気を維持するデザインのバリエーションをすばやく作成できます。
新しい建物の外観と内部のディテールを示すレンダリング。
より詳細なレイアウトのモデリングを開始し、他のチームから得た情報をもとに、内装に加えたい変更を微調整します。 竣工時の施工の詳細と、壁パネルから使用するネジまで、それらが設計にどのように反映されるかを考慮する段階です。 関係者が最終プロジェクトを視覚化できるように、Studio 用 V-Ray を使用して、モデルから魅力的なレンダリングを直接作成します。
作成した CDE (共通データ環境) を離れることなく、LayOut を使用して最終的な 2D 詳細図とプレゼンテーション ドキュメントを生成できます。
BIM ワークフローの第 4 段階: 文書化と納品
新しい建物用に敷設された建設機械と基礎を示すモデル。
さて、いよいよ楽しみな段階、これまで作業したものを 3D で構築する作業です。建設チームは、円滑な施工を保証するために、もう少しモデリングを行うことができます。 LayOut で現場の設置計画の概要を示し、重機や搬入物のためにすっきりと整理されたスペースを確保します。建設チームは SketchUp で足場を作成することもできます。— SketchUp 用の ScaffMax プラグインは、足場の 3D モデルを作成して、必要な足場の量と費用を判断するのに役立ちます。
単純な建物の形状を囲む足場を示すモデル。
構造エンジニアは、作成した構造計画を Tekla Powerfab にインポートして鋼材加工を行うことができます。 連結された建設の環境では、プロジェクト チームは製造監視と現場搬入監視の両方を通じて、リアルタイムのフィードバックを得ることができます。 Trimble Connect AR を活用することで、プロジェクト チームは実際の現場データと作成したモデルを組み合わせて、プロジェクトの進捗状況や今後の課題を視覚化でき、管理者、請負業者、下請け業者、その他の関係者が共通の認識を持つことが容易になります。
建設現場のモデル。
プロジェクト チームは、Trimble Connect の共通データ環境内にとどまり、プロジェクトに携わるさまざまな人々に実行ドキュメントを配布することができます。 Viewpoint は、プロジェクト管理、品質管理、ドキュメント管理のためのタスク、フォーム、プロセス、レポートを自動化し、現場とオフィスを緊密に連携させることで、プロジェクトを順調に進めます。 チームがスキャナーやロボットを導入している場合は、プロジェクト実行のために現場に配置して、リアルタイム データをプロジェクト管理システムにアップロードすることで、予期せぬ事態を減らすことができます。 BIM を駆使したプロジェクトは合理化され、非常に良好に遂行されるでしょう。
BIM の大きなメリットを享受
タイミングや予算に予想外の事態がなく、安全上の問題もなく、ミスコミュニケーションもないプロジェクトを想像してみてください。 BIM の導入により、すべての関係者が適切なタイミングで適切な情報にアクセスできるようになり、次のプロジェクトのあらゆる側面が強化されます。 建築家の最初のスケッチから下請け業者が最後のビスを打ち込むまで、BIM プロジェクトはきちんと文書化され、適切に調整されます。
あなたは建築家として、次のプロジェクトで BIM について考え始め、構造担当者や MEP 担当者との良い引き継ぎとコミュニケーションのために、ワークフローを微調整することができます。一緒に仕事をしやすい建築家は、多くの入札を勝ち取る建築家です。
次の設計で BIM を考えてみませんか？ SketchUp の無料トライアルで始めてみてください。パワフルなツールとクラウド ストレージにアクセスして、BIM を活用した設計ワークフローをすぐに開始できます。
